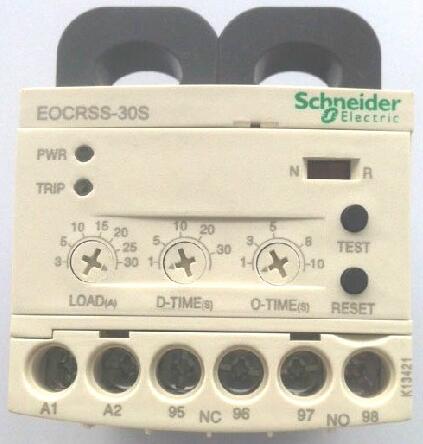

EOCR三和EOCR-SS-30S电动机保护器
|
|
EOCR-SS系列特性
-
● 构造采用密集型设计,
-
● 性能具有电子式多保护功能,
-
● 电流调整范围可达到(10:1),
-
● 电流表功能,可自动检测电流值,
-
● LED灯通过闪烁状态指示跳闸原因,
-
● 高精度，能够提供更好的功能保护,
-
● 手动(即时)复位/上电(远程)复位,
-
● 通过保护器自检功能,可检测保护器是否处于正常状态,
-
● 具有较强的环境适应性,可适用于不同场合
-
● 产品低能耗,电源电流仅250mA,可节省运行成本近90%,
-
● 掉电保护功能(无电压释放),使保护器更加可靠,
★保护项目
|
保护项目 |
过流 |
缺相 |
堵转 |
|
动作（跳闸）时间 |
O-TIME |
O-TIME |
O-TIME+D-TIME |
★技术参数
|
电流设定 |
规格 |
范围 |
|
05 |
1~5A |
|
30 |
5~30A |
|
60 |
5.0~60A |
|
100~(超过60A) |
外接CT工作 |
|
时间设定 |
启动 |
D-TIME |
0.2~30秒 |
|
跳闸 |
O-TIME |
0.2~10秒 |
|
控制电压(50/60HZ) |
220 |
90~250VAC |
|
440 |
180~480VAC |
|
继电器输出 |
形式 |
1-SPDT(1C) |
|
负载 |
3A/250VAC 阻性 |
|
状态 |
常态被激励 |
|
时间-电流特性 |
定时限 |
|
跳闸指示 |
2-LED |
|
安装方式 |
35mm 导轨/配电板 |
EOCR-SS接线图
以下为EOCR-SS-30系列新老型号：
EOCR-SS-05N-24
EOCR-SS-05N-220
EOCR-SS-05R-24
EOCR-SS-05R-220
EOCR-SS-05N-440
EOCR-SS-05R-36
EOCR-SS-05R-440
EOCR-SS-05S
EOCR-SS-05S-24
EOCR-SS-05S-220
EOCR-SS-05S-440
EOCR-SS-30N-24
EOCR-SS-30N-220
EOCR-SS-30R-24
EOCR-SS-30R-220
EOCR-SS-30N-440
EOCR-SS-30R-36
EOCR-SS-30R-440
EOCR-SS-30S
EOCR-SS-30S-24
EOCR-SS-30S-220
EOCR-SS-30S-440
EOCR-SS-60N-24
EOCR-SS-60N-220
EOCR-SS-60R-24
EOCR-SS-60R-220
EOCR-SS-60N-440
EOCR-SS-60R-36
EOCR-SS-60R-440
EOCR-SS-60S
EOCR-SS-60S-24
EOCR-SS-60S-220
EOCR-SS-60S-440
|
| |
|
|
